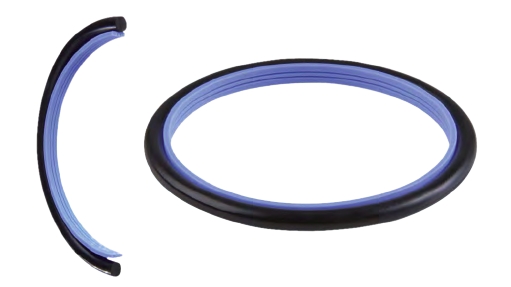

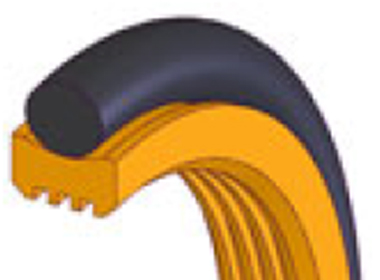

R09

MÔ TẢ:

-Phớt chia khoang. Dùng làm kín dầu thuỷ lực, bề mặt trục xoay hai chiều, áp suất cao thay đổi giữa các khoang. (vỏ cố định, trục xoay).

-Thiết kế gioăng chỉ lắp phù hợp với đường kính của rãnh lắp phớt trên vỏ, tạo lực căng ép phớt lên bề mặt trục. Phớt chủ yếu sử dụng cho các khớp nối thuỷ lực, trục quay toa của máy, chia khoang dầu có áp suất.

ĐIỀU KIỆN LÀM VIỆC:

Vật liệu chế tạo

Nhiệt độ làm việc

Vận tốc (max)

Áp suất (bar/psi)

Phớt

Gioăng chỉ

PTFE glass

NBR (70Sh.A)

NBR (85Sh.A)

-30...+100˚C

0,4 m/s

350/5000

PTFE bronze

PTFE carbon

Đặt hàng:
Những thông tin (*) là bắt buộc
Họ tên (*):

Địa chỉ (*):
Email (*):
Điện thoại (*):
Sản phẩm :
Yêu cầu:
Mã bảo vệ (*):

Chi tiết sản phẩm

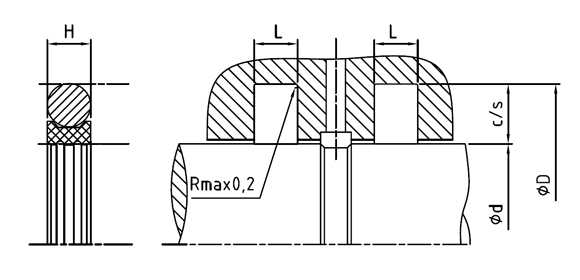

 KÍCH THƯỚC RÃNH       • Housing dimensions (Standard)         KÍCH THƯỚC RÃNH       • Housing dimensions (Standard)
GPVA Code  d   D   L   OR   TSS Part No.    GPVA Code  d   D   L   OR   TSS Part No.
R09.06x10,9x2,2          6,0          10,9            2,2    7,65 x 1,78   TG3000060    R09.85x96x4,2        85,0          96,0            4,2    88,49 x 3,53   TG3200850
R09.08x12,9x2,2          8,0          12,9            2,2    9,5 x 1,8   TG3000080    R09.90x101x4,2        90,0        101,0            4,2    94,84 x 3,53   TG3200900
R09.10x14,9x2,2        10,0          14,9            2,2    11,8 x 1,8   TG3000100    R09.95x106x4,2        95,0        106,0            4,2    101,19 x 3,53   TG3200950

R09.12x16,9x2,2        12,0          16,9            2,2    14,00 x 1,78   TG3000120    R09.100x111x4,2      100,0        111,0            4,2    104,37 x 3,53   TG3201000
R09.14x18,9x2,2        14,0          18,9            2,2    15,60 x 1,78   TG3000140    R09.105x116x4,2      105,0        116,0            4,2    110,72 x 3,53   TG3201050
R09.15x19,9x2,2        15,0          19,9            2,2    17,17 x 1,78   TG3000150    R09.110x121x4,2      110,0        121,0            4,2    113,89 x 3,53   TG3201100

R09.16x20,9x2,2        16,0          20,9            2,2    17,17 x 1,78   TG3000160    R09.115x126x4,2      115,0        126,0            4,2    120,24 x 3,53   TG3201150
R09.18x22,9x2,2        18,0          22,9            2,2    18,77 x 1,78   TG3000180    R09.120x131x4,2      120,0        131,0            4,2    123,42 x 3,53   TG3201200
R09.20x27,5x3,2        20,0          27,5            3,2    21,89 x 2,62   TG3100200    R09.125x136x4,2      125,0        136,0            4,2    129,77 x 3,53   TG3201250

R09.22x29,5x3,2        22,0          29,5            3,2    25,07 x 2,62   TG3100220    R09.130x141x4,2      130,0        141,0            4,2    136,12 x 3,53   TG3201300
R09.25xx32,5x3,2        25,0          32,5            3,2    28,24 x 2,62   TG3100250    R09.135x146x4,2      135,0        146,0            4,2    139,29 x 3,53   TG3201350
R09.28x35,5x3,2        28,0          35,5            3,2    31,42 x 2,62   TG3100280    R09.140x151x4,2      140,0        151,0            4,2    145,64 x 3,53   TG3201400

R09.30x37,5x3,2        30,0          37,5            3,2    32,99 x 2,62   TG3100300    R09.150x161x4,2      150,0        161,0            4,2    151,99 x 3,53   TG3201500
R09.32x39,5x3,2        32,0          39,5            3,2    34,59 x 2,62   TG3100320    R09.160x171x4,2      160,0        171,0            4,2    164,69 x 3,53   TG3201600
R09.35x42,5x3,2        35,0          42,5            3,2    37,77 x 2,62   TG3100350    R09.170x181x4,2      170,0        181,0            4,2    177,39 x 3,53   TG3201700

R09.36x43,5x3,2        36,0          43,5            3,2    39,34 x 2,62   TG3100360    R09.180x191x4,2      180,0        191,0            4,2    183,74 x 3,53   TG3201800
R09.40x51x4,2        40,0          51,0            4,2    44,04 x 3,53   TG3200400    R09.190x201x4,2      190,0        201,0            4,2    196,44 x 3,53   TG3201900
R09.42x53x4,2        42,0          53,0            4,2    47,22 x 3,53   TG3200420    R09.200x215,5x6,3      200,0        215,5            6,3    208,92 x 5,33   TG3302000

R09.45x56x4,2        45,0          56,0            4,2    50,39 x 3,53   TG3200450    R09.210x225,5x6,3      210,0        225,5            6,3    215,27 x 5,33   TG3302100
R09.48x59x4,2        48,0          59,0            4,2    53,57 x 3,53   TG3200480    R09.220x235,5x6,3      220,0        235,5            6,3    227,97 x 5,33   TG3302200
R09.50x61x4,2        50,0          61,0            4,2    53,57 x 3,53   TG3200500    R09.240x255,5x6,3      240,0        255,5            6,3    247,02 x 5,33   TG3302400

R09.52x63x4,2        52,0          63,0            4,2    56,74 x 3,53   TG3200520    R09.250x265,5x6,3      250,0        265,5            6,3    253,37 x 5,33   TG3302500
R09.55x66x4,2        55,0          66,0            4,2    59,92 x 3,53   TG3200550    R09.280x301x8,1      280,0        301,0            8,1    291,47 x 7,00   TG3402800
R09.56x67x4,2        56,0          67,0            4,2    59,92 x 3,53   TG3200560    R09.300x321x8,1      300,0        321,0            8,1    304,17 x 7,00   TG3403000

R09.60x71x4,2      60,00        71,00          4,20    63,09 x 3,53   TG3200600    R09.320x341x8,1      320,0        341,0            8,1    329,57 x 7,00   TG3403200
R09.63x74x4,2        63,0          74,0            4,2    66,27 x 3,53   TG3200630    R09.350x371x8,1      350,0        371,0            8,1    354,97 x 7,00   TG3403500
R09.65x76x4,2        65,0          76,0            4,2    69,44 x 3,53   TG3200650    R09.360x381x8,1      360,0        381,0            8,1    367,67 x 7,00   TG3403600

R09.70x81x4,2        70,0          81,0            4,2    75,79 x 3,53   TG3200700
R09.75x86x4,2        75,0          86,0            4,2    78,97 x 3,53   TG3200750
R09.80x91x4,2        80,0          91,0            4,2    85,32 x 3,53   TG3200800
