Sản phẩm / Phớt xoay-Rotary seals / Phớt chia khoang-Rotor slide seals

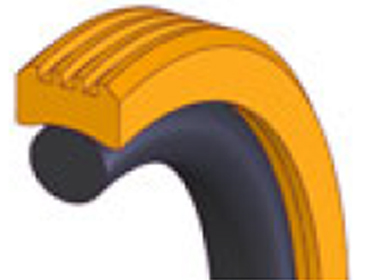

R10
MÔ TẢ:
-Phớt chia khoang. Dùng làm kín dầu thuỷ lực, bề mặt xi lanh xoay hai chiều, áp suất cao thay đổi giữa các khoang. (vỏ xoay, trục cố định).
-Thiết kế gioăng chỉ lắp phù hợp với đường kính của rãnh lắp phớt trên vỏ, tạo lực căng ép phớt lên bề mặt trục. Phớt chủ yếu sử dụng cho các khớp nối thuỷ lực, trục quay toa của máy, chia khoang dầu có áp suất.
ĐIỀU KIỆN LÀM VIỆC:
|
Vật liệu chế tạo |
Nhiệt độ làm việc |
Vận tốc (max) |
Áp suất (bar/psi) |
|
|
Phớt |
Gioăng chỉ |
|||
|
PTFE glass |
NBR (70Sh.A) NBR (85Sh.A) |
-30...+100˚C |
0,4 m/s |
350/5000 |
|
PTFE bronze |
||||
|
PTFE carbon |
||||
Đặt hàng:
Chi tiết sản phẩm
| KÍCH THƯỚC RÃNH • Housing dimensions (Standard) | KÍCH THƯỚC RÃNH • Housing dimensions (Standard) | |||||||||||
| GPVA Code | D | d | L | OR | TSS Part No. | GPVA Code | D | d | L | OR | TSS Part No. | |
| R10.8.0x3.1x2.2 | 8.0 | 3.1 | 2.2 | 2.90 x 1.78 | TG4000080 | R10.115.0x104.0x4.2 | 115.0 | 104.0 | 4.2 | 101.19 x 3.53 | TG4201150 | |
| R10.10.0x5.1x2.2 | 10.0 | 5.1 | 2.2 | 4.80 x 1.8 | TG4000100 | R10.120.0x109.0x4.2 | 120.0 | 109.0 | 4.2 | 107.54 x 3.53 | TG4201200 | |
| R10.12.0x7.1x2.2 | 12.0 | 7.1 | 2.2 | 6.70 x 1.8 | TG4000120 | R10.125.0x114.0x4.2 | 125.0 | 114.0 | 4.2 | 113.89 x 3.53 | TG4201250 | |
| R10.14.0x9.1x2.2 | 14.0 | 9.1 | 2.2 | 8.75 x 1.8 | TG4000140 | R10.130.0x119.0x4.2 | 130.0 | 119.0 | 4.2 | 117.07 x 3.53 | TG4201300 | |
| R10.15.0x10.1x2.2 | 15.0 | 10.1 | 2.2 | 9.25 x 1.78 | TG4000150 | R10.135.0x119.5x6.3 | 135.0 | 119.5 | 6.3 | 116.84 x 5.33 | TG4301350 | |
| R10.16.0x11.1x2.2 | 16.0 | 11.1 | 2.2 | 10.82 x 1.78 | TG4000160 | R10.140.0x124.5x6.3 | 140.0 | 124.5 | 6.3 | 123.19 x 5.33 | TG4301400 | |
| R10.18.0x13.1x2.2 | 18.0 | 13.1 | 2.2 | 12.42 x 1.78 | TG4000180 | R10.150.0x134.5x6.3 | 150.0 | 134.5 | 6.3 | 132.72 x 5.33 | TG4301500 | |
| R10.20.0x15.1x2.2 | 20.0 | 15.1 | 2.2 | 14.00 x 1.78 | TG4000200 | R10.160.0x144.5x6.3 | 160.0 | 144.5 | 6.3 | 142.24 x 5.33 | TG4301600 | |
| R10.22.0x17.1x2.2 | 22.0 | 17.1 | 2.2 | 17.17 x 1.78 | TG4000220 | R10.170.0x154.5x6.3 | 170.0 | 154.5 | 6.3 | 151.77 x 5.33 | TG4301700 | |
| R10.25.0x20.1x2.2 | 25.0 | 20.1 | 2.2 | 18.77 x 1.78 | TG4000250 | R10.180.0x164.5x6.3 | 180.0 | 164.5 | 6.3 | 164.47 x 5.33 | TG4301800 | |
| R10.28.0x23.1x2.2 | 28.0 | 23.1 | 2.2 | 21.95 x 1.78 | TG4000280 | R10.190.0x174.5x6.3 | 190.0 | 174.5 | 6.3 | 170.82 x 5.33 | TG4301900 | |
| R10.30.0x25.1x2.2 | 30.0 | 25.1 | 2.2 | 25.12 x 1.78 | TG4000300 | R10.200.0x184.5x6.3 | 200.0 | 184.5 | 6.3 | 183.52 x 5.33 | TG4302000 | |
| R10.32.0x27.1x2.2 | 32.0 | 27.1 | 2.2 | 26.70 x 1.78 | TG4000320 | R10.210.0x194.5x6.3 | 210.0 | 194.5 | 6.3 | 189.87 x 5.33 | TG4302100 | |
| R10.35.0x30.1x2.2 | 35.0 | 30.1 | 2.2 | 29.87 x 1.78 | TG4000350 | R10.220.0x204.5x6.3 | 220.0 | 204.5 | 6.3 | 202.57 x 5.33 | TG4302200 | |
| R10.40.0x32.5x3.2 | 40.0 | 32.5 | 3.2 | 31.42 x 2.62 | TG4100400 | R10.230.0x214.5x6.3 | 230.0 | 214.5 | 6.3 | 208.92 x 5.33 | TG4302300 | |
| R10.42.0x34.5x3.2 | 42.0 | 34.5 | 3.2 | 32.99 x 2.62 | TG4100420 | R10.240.0x224.5x6.3 | 240.0 | 224.5 | 6.3 | 221.62 x 5.33 | TG4302400 | |
| R10.45.0x37.5x3.2 | 45.0 | 37.5 | 3.2 | 36.17 x 2.62 | TG4100450 | R10.250.0x234.5x6.3 | 250.0 | 234.5 | 6.3 | 234.32 x 5.33 | TG4302500 | |
| R10.48.0x40.5x3.2 | 48.0 | 40.5 | 3.2 | 39.34 x 2.62 | TG4100480 | R10.280.0x264.5x6.3 | 280.0 | 264.5 | 6.3 | 266.07 x 5.33 | TG4302800 | |
| R10.60.0x52.5x3.2 | 60.0 | 52.5 | 3.2 | 52.07 x 2.62 | TG4100600 | R10.300.0x284.5x6.3 | 300.0 | 284.5 | 6.3 | 278.77 x 5.33 | TG4303000 | |
| R10.63.0x55.5x3.2 | 63.0 | 55.5 | 3.2 | 53.64 x 2.62 | TG4100630 | R10.320.0x304.5x6.3 | 320.0 | 304.5 | 6.3 | 304.17 x 5.33 | TG4303200 | |
| R10.65.0x57.5x3.2 | 65.0 | 57.5 | 3.2 | 56.82 x 2.62 | TG4100650 | R10.350.0x329.0x8.1 | 350.0 | 329.0 | 8.1 | 329.57 x 7.00 | TG4403500 | |
| R10.70.0x62.5x3.2 | 70.0 | 62.5 | 3.2 | 61.60 x 2.62 | TG4100700 | R10.400.0x379.0x8.1 | 400.0 | 379.0 | 8.1 | 267.67 x 7.00 | TG4404000 | |
| R10.75.0x67.5x3.2 | 75.0 | 67.5 | 3.2 | 66.34 x 2.62 | TG4100750 | R10.420.0x399.0x8.1 | 420.0 | 399.0 | 8.1 | 393.07 x 7.00 | TG4404200 | |
| R10.80.0x69.0x4.2 | 80.0 | 69.0 | 4.2 | 66.27 x 3.53 | TG4200800 | R10.450.0x429.0x8.1 | 450.0 | 429.0 | 8.1 | 417.96 x 7.00 | TG4404500 | |
| R10.85.0x74.0x4.2 | 85.0 | 74.0 | 4.2 | 72.62 x 3.53 | TG4200850 | R10.480.0x459.0x8.1 | 480.0 | 459.0 | 8.1 | 456.06 x 7.00 | TG4404800 | |
| R10.90.0x79.0x4.2 | 90.0 | 79.0 | 4.2 | 78.97 x 3.53 | TG4200900 | R10.500.0x479.0x8.1 | 500.0 | 479.0 | 8.1 | 468.76 x 7.00 | TG4405000 | |
| R10.95.0x84.0x4.2 | 95.0 | 84.0 | 4.2 | 82.14 x 3.53 | TG4200950 | R10.600.0x579.0x8.1 | 600.0 | 579.0 | 8.1 | 582.68 x 7.00 | TG4406000 | |
| R10.100.0x89.0x4.2 | 100.0 | 89.0 | 4.2 | 88.49 x 3.53 | TG4201000 | R10.700.0x672.0x9.5 | 700.0 | 672.0 | 9.5 | 670.00x8.40 | TG4507000 | |
| R10.105.0x94.0x4.2 | 105.0 | 94.0 | 4.2 | 91.67 x 3.53 | TG4201050 | |||||||
| R10.110.0x99.0x4.2 | 110.0 | 99.0 | 4.2 | 98.02 x 3.53 | TG4201100 | |||||||
