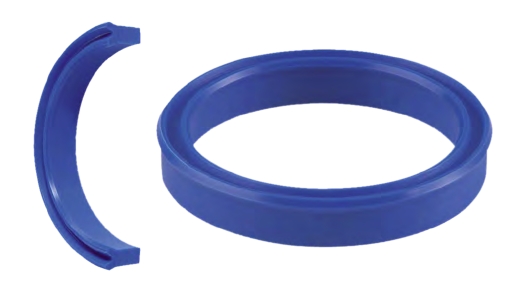

S01

MÔ TẢ:

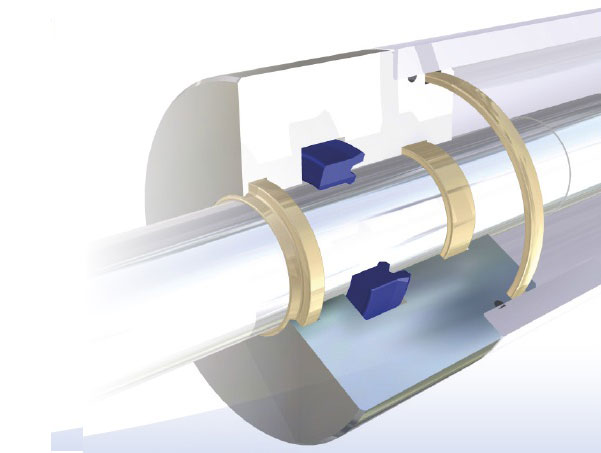

 -Dùng cho xi lanh thủy lực tác động một chiều, làm kín bề mặt trục dịch chuyển (rod). Phần ngoài được lắp căng, phù hợp với kích thước của rãnh trong lỗ piston hoặc bích đầu xilanh.

 -Thiết kế dạng không đối xứng của phớt cho hiệu quả làm kín bề mặt trục tuyệt đối, phần lưng được ép chặt khi làm việc, phạm vi nhiệt độ làm việc rộng.

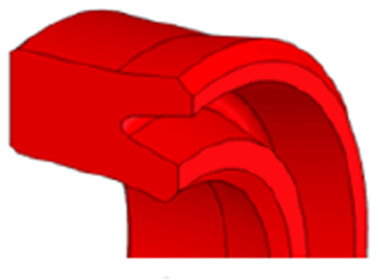

-Phớt có biên dạng S01 sử dụng độc lập (không có phần tăng cứng lưng). Khe hở lắp giữa lỗ piston (hoặc bích đầu xi lanh) và trục ≤0,3mm.



ĐIỀU KIỆN LÀM VIỆC:



Vật liệu chế tạo Nhiệt độ làm việc Vận tốc (max) Áp suất (bar/psi)
PUR -30...+110˚C 0,5 m/s 400/5800
H-PUR -20...+110˚C 0,5 m/s 400/5800
RUBBER 1 -30...+100˚C 0,5 m/s 160/2300
RUBBER 2 -20...+200˚C 0,5 m/s 160/2300

 -Lựa chọn vật liệu theo môi trường làm việc tại mục  VẬT LIỆU

Đặt hàng:
Những thông tin (*) là bắt buộc
Họ tên (*):

Địa chỉ (*):
Email (*):
Điện thoại (*):
Sản phẩm :
Yêu cầu:
Mã bảo vệ (*):

Chi tiết sản phẩm





  Phớt S01-P dùng thay thế tương đương hàng tiêu chuẩn TTI rod seal

  Hàng tiêu chuẩn TTI rod seal - sản xuất tại ITALIA, xem thông số và danh mục kho hàng TẠI ĐÂY

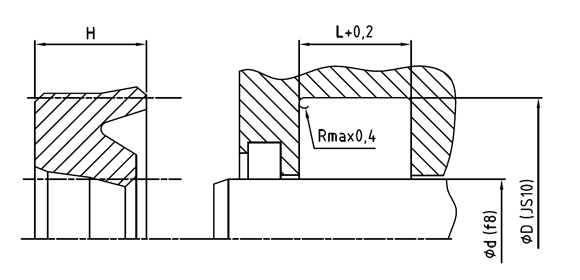

KÍCH THƯỚC TIÊU CHUẨN (mm)



MÃ SẢN PHẨM d  D H L
S01P.6x10x3 6 10 3 3,5
S01P.6x12x4,5 6 12 4,5 5,2
S01P.6x12x5,3 6 12 5,3 5,8
S01P.6x13x5 6 13 5 5,6
S01P.6x14x5,7 6 14 5,7 6,3
S01P.8x14x3,5 8 14 3,5 4
S01P.8x14x5 8 14 5 6
S01P.8x16x5,7 8 16 5,7 6,3
S01P.8x16x8 8 16 8 9
S01P.8x18x8 8 18 8 9
S01P.10x16x4,5 10 16 4,5 5,2
S01P.10x18x5,7 10 18 5,7 6,3
S01P.10x20x7,2 10 20 7,2 8
S01P.10x20x8 10 20 8 9
S01P.12x20x5,7 12 20 5,7 6,3
S01P.12x22x7,2 12 22 7,2 8
S01P.12x22x8 12 22 8 9
S01P.14x21x5 14 21 5 5,6
S01P.14x22x5,7 14 22 5,7 6,3
S01P.14x24x7,2 14 24 7,2 8
S01P.14x24x8 14 24 8 9
S01P.15x23x5,7 15 23 5,7 6,3
S01P.15x25x8 15 25 8 9
S01P.15x27x12 15 27 12 13
S01P.15,87x22,22x3,17 15,87 22,22 3,17 4,77
S01P.16x20,6x3,3 16 20,6 3,3 3,6
S01P.16x22x3,8 16 22 3,8 4,8
S01P.16x22x5 16 22 5 5,5
S01P.16x22x5,5 16 22 5,5 6
S01P.16x22x10 16 22 10 11
S01P.16x24x5,7 16 24 5,7 6,3
S01P.16x24x6,2 16 24 6,2 7
S01P.16x26x5 16 26 5 6
S01P.16x26x7,2 16 26 7,2 8
S01P.16x26x8 16 26 8 9
S01P.16x26x9 16 26 9 10
S01P.18x24x4,7 18 24 4,7 5,2
S01P.18x24x5 18 24 5 6
S01P.18x25x5 18 25 5 6
S01P.18x26x5,7 18 26 5,7 6,3
S01P.18x26x8 18 26 8 9
S01P.18x28x7,2 18 28 7,2 8
S01P.18x28x8 18 28 8 9
S01P.20x26x3,5 20 26 3,5 4
S01P.20x26x5 20 26 5 5,6
S01P.20x27x6 20 27 6 7
S01P.20x28x5,7 20 28 5,7 6,3
S01P.20x28x6,2 20 28 6,2 7
S01P.20x28x7,2 20 28 7,2 8
S01P.20x30x7,2 20 30 7,2 8
S01P.20x30x8 20 30 8 9
S01P.20x30x10 20 30 10 11
S01P.20x32x7,5 20 32 7,5 8,5
S01P.20x35x10 20 35 10 11
S01P.22x30x5,7 22 30 5,7 6,3
S01P.22x30x7 22 30 7 8
S01P.22x30x8 22 30 8 9
S01P.22x32x7,2 22 32 7,2 8
S01P.22x32x8 22 32 8 9
S01P.22x32x9 22 32 9 10
S01P.22x32x10 22 32 10 11
S01P.23x40x18 23 40 18 19
S01P.24x34x7,2 24 34 7,2 8
S01P.24x34x8,5 24 34 8,5 9,5
S01P.25x32x6 25 32 6 7
S01P.25x33x5,7 25 33 5,7 6,3
S01P.25x33x6,2 25 33 6,2 7
S01P.25x33x6,5 25 33 6,5 7,3
S01P.25x33x7,2 25 33 7,2 8
S01P.25x33x8 25 33 8 9
S01P.25x33x10 25 33 10 11
S01P.25x35x7,2 25 35 7,2 8
S01P.25x35x8 25 35 8 9
S01P.25x35x10 25 35 10 11
S01P.25x38x9 25 38 9 10
S01P.25x40x10 25 40 10 11
S01P.28x36x5,7 28 36 5,7 6,3
S01P.28x38x7,2 28 38 7,2 8
S01P.28x38x8 28 38 8 9
S01P.28x38x10 28 38 10 11
S01P.28x40x8,5 28 40 8,5 9,5
S01P.28x40x10 28 40 10 11
S01P.28x43x11,5 28 43 11,5 12,5
S01P.28x48x18 28 48 18 19
S01P.29x35x4,8 29 35 4,8 6,3
S01P.30x38x5,7 30 38 5,7 6,3
S01P.30x38x8 30 38 8 9
S01P.30x40x5,7 30 40 5,7 6,3
S01P.30x40x7 30 40 7 8
S01P.30x40x7,2 30 40 7,2 8,2
S01P.30x40x9,5 30 40 9,5 10,5
S01P.30x40x10 30 40 10 11
S01P.30x43x9 30 43 9 10
S01P.30x45x8 30 45 8 9
S01P.30x45x10 30 45 10 11
S01P.30x50x15 30 50 15 16
S01P.30,95x45,24x10,31 30,95 45,24 10,31 11,5
S01P.32x40x5,7 32 40 5,7 6,3
S01P.32x40x8 32 40 8 9
S01P.32x42x7,2 32 42 7,2 8
S01P.32x42x7 32 42 7 8
S01P.32x42x8 32 42 8 9
S01P.32x42x10 32 42 10 11
S01P.32x42,53x8,5 32 42,53 8,5 9
S01P.32x45x9,5 32 45 9,5 10,5
S01P.32x45x10 32 45 10 11
S01P.32x47x10 32 47 10 11
S01P.33x43x10 33 43 10 11
S01P.35x43x5,7 35 43 5,7 6,3
S01P.35x43x8 35 43 8 9
S01P.35x45x6 35 45 6 7
S01P.35x45x7,2 35 45 7,2 8
S01P.35x45x7 35 45 7 8
S01P.35x45x8 35 45 8 9
S01P.35x45x10 35 45 10 11
S01P.35x45x13 35 45 13 13,5
S01P.35x46x8 35 46 8 9
S01P.35x46x9 35 46 9 10
S01P.35x47x8,5 35 47 8,5 9
S01P.35x50x10 35 50 10 11
S01P.35x55x12 35 55 12 13
S01P.36x44x5,7 36 44 5,7 6,3
S01P.36x44x8 36 44 8 9
S01P.36x46x7,2 36 46 7,2 8
S01P.36x46x10 36 46 10 11
S01P.36x48x7,5 36 48 7,5 8
S01P.36x48x8 36 48 8 9
S01P.36x51x10 36 51 10 11
S01P.36x51x11,5 36 51 11,5 12,5
S01P.36x52x11,5 36 52 11,5 12,5
S01P.37x45x5,7 37 45 5,7 6,3
S01P.37x47x10 37 47 10 11
S01P.38x44,5x4,8 38 44,5 4,8 5,3
S01P.38x45x5 38 45 5 5,5
S01P.38x45x6,2 38 45 6,2 7
S01P.40x48x5,7 40 48 5,7 6,3
S01P.40x48x8 40 48 8 9
S01P.40x49,52x10 40 49,52 10 10,5
S01P.40x50x7,2 40 50 7,2 8
S01P.40x50x8 40 50 8 9
S01P.40x50x9 40 50 9 10
S01P.40x50x10 40 50 10 11
S01P.40x50x12,5 40 50 12,5 13,5
S01P.40x52x8 40 52 8 9

KÍCH THƯỚC TIÊU CHUẨN (mm)



MÃ SẢN PHẨM d  D H L
S01P.40x55x7,2 40 55 7,2 8
S01P.40x55x10 40 55 10 11
S01P.40x55x11,5 40 55 11,5 12,5
S01P.40x60x12 40 60 12 13
S01P.42x50x6,5 42 50 6,5 7,5
S01P.42x50x8 42 50 8 9
S01P.42x62x10,5 42 62 10,5 11
S01P.42x62x12,5 42 62 12,5 13
S01P.45x53x5,7 45 53 5,7 6,3
S01P.45x53x8 45 53 8 9
S01P.45x53x10 45 53 10 11
S01P.45x53x12 45 53 12 13
S01P.45x55x5,7 45 55 5,7 6,3
S01P.45x55x5,8 45 55 5,8 6,5
S01P.45x55x7,2 45 55 7,2 8
S01P.45x55x10 45 55 10 11
S01P.45x57,7x9,5 45 57,7 9,5 10,5
S01P.45x58x9 45 58 9 10
S01P.45x60x10 45 60 10 11
S01P.45x60x11,5 45 60 11,5 12,5
S01P.45x65x10 45 65 10 11
S01P.45x65x12 45 65 12 13
S01P.45x65x13,5 45 65 13,5 14,5
S01P.46x56x7,5 46 56 7,5 8
S01P.47x56x9 47 56 9 10
S01P.50x60x7,2 50 60 7,2 8
S01P.50x60x7 50 60 7 8
S01P.50x60x10 50 60 10 11
S01P.50x60x12 50 60 12 13
S01P.50x62x8 50 62 8 9
S01P.50x62,7x10 50 62,7 10 10,5
S01P.50x65x10 50 65 10 11
S01P.50x65x11,5 50 65 11,5 12,5
S01P.50x65x11,4 50 65 11,4 12,5
S01P.50x68x9 50 68 9 10
S01P.50x70x10 50 70 10 11
S01P.50x70x12 50 70 12 13
S01P.50x70x13,5 50 70 13,5 14,5
S01P.50,8x63,5x9,52 50,8 63,5 9,52 10,31
S01P.52x62x10 52 62 10 11
S01P.55x63x8 55 63 8 9
S01P.55x63x12 55 63 12 13
S01P.55x63x7,28 55 63 7,28 8,33
S01P.55x65x7,2 55 65 7,2 8
S01P.55x65x10 55 65 10 11
S01P.55x65x12 55 65 12 13
S01P.55x65x13,5 55 65 13,5 14,5
S01P.55x67x10 55 67 10 11
S01P.55x68x10,5 55 68 10,5 11
S01P.55x70x10 55 70 10 11
S01P.55x70x10,6 55 70 10,6 11,5
S01P.55x70x12 55 70 12 13
S01P.55x75x12 55 75 12 13
S01P.55x75x13,5 55 75 13,5 14,5
S01P.56x66x8 56 66 8 9
S01P.56x66x10 56 66 10 11
S01P.56x71x10 56 71 10 11
S01P.56x71x11,5 56 71 11,5 12,5
S01P.56x76x12 56 76 12 13
S01P.56x76x13,5 56 76 13,5 14,5
S01P.56x76x15 56 76 15 16
S01P.57,15x69,85x9,52 57,15 69,85 9,52 10,31
S01P.60x70x7,2 60 70 7,2 8
S01P.60x70x10 60 70 10 11
S01P.60x70x11,8 60 70 11,8 12,8
S01P.60x70x12 60 70 12 13
S01P.60x70x13 60 70 13 14
S01P.60x72x8 60 72 8 9
S01P.60x72x9 60 72 9 10
S01P.60x75x10 60 75 10 11
S01P.60x75x11,5 60 75 11,5 12,5
S01P.60x75x12 60 75 12 13
S01P.60x77x11 60 77 11 12
S01P.60x80x12 60 80 12 13
S01P.60x80x13,5 60 80 13,5 14,5
S01P.62x74x13 62 74 13 14
S01P.62,8x72x9,8 62,8 72 9,8 10,8
S01P.63x73x10 63 73 10 11
S01P.63x73x12 63 73 12 13
S01P.63x75x8,7 63 75 8,7 9,6
S01P.63x78x10 63 78 10 11
S01P.63x78x11,5 63 78 11,5 12,5
S01P.63x78x12 63 78 12 13
S01P.63x83x12 63 83 12 13
S01P.63x83x13,5 63 83 13,5 14,5
S01P.63x83x15 63 83 15 16
S01P.63,5x74,6x7,93 63,5 74,6 7,93 8,72
S01P.63,5x76,2x9,52 63,5 76,2 9,52 10,31
S01P.65x75x10 65 75 10 11
S01P.65x75x12 65 75 12 13
S01P.65x75x13,5 65 75 13,5 14,5
S01P.65x77x9 65 77 9 10
S01P.65x78x10 65 78 10 11
S01P.65x80x10 65 80 10 11
S01P.65x80x12 65 80 12 13
S01P.65x85x12 65 85 12 13
S01P.65x85x13,5 65 85 13,5 14,5
S01P.69,85x82,55x9,52 69,85 82,55 9,52 10,31
S01P.70x78x12 70 78 12 13
S01P.70x80x6 70 80 6 6,5
S01P.70x80x7,2 70 80 7,2 8
S01P.70x80x10 70 80 10 11
S01P.70x80x12 70 80 12 13
S01P.70x82x9 70 82 9 9,6
S01P.70x83x10 70 83 10 11
S01P.70x85x10 70 85 10 11
S01P.70x85x10,6 70 85 10,6 11,5
S01P.70x85x11,5 70 85 11,5 12,5
S01P.70x85x12 70 85 12 13
S01P.70x90x12 70 90 12 13
S01P.70x90x13,5 70 90 13,5 14,5
S01P.70x90x15 70 90 15 16
S01P.73x82,5x7,5 73 82,5 7,5 8
S01P.75x85x7,2 75 85 7,2 8
S01P.75x85x12 75 85 12 13
S01P.75x87x8,6 75 87 8,6 9,6
S01P.75x90x10 75 90 10 11
S01P.75x90x12 75 90 12 13
S01P.75x95x12 75 95 12 13
S01P.75x95x13,5 75 95 13,5 14,5
S01P.75x105x22,5 75 105 22,5 23,5
S01P.76x84x7,5 76 84 7,5 8,5
S01P.80x90x7,2 80 90 7,2 8
S01P.80x90x10,5 80 90 10,5 11
S01P.80x90x12 80 90 12 13
S01P.80x90x14 80 90 14 15
S01P.80x92x8,6 80 92 8,6 9,6
S01P.80x93x10 80 93 10 11
S01P.80x95x9 80 95 9 10
S01P.80x95x10 80 95 10 11
S01P.80x95x11,5 80 95 11,5 12,5
S01P.80x95x12 80 95 12 13
S01P.80x100x12 80 100 12 13
S01P.80x100x13,5 80 100 13,5 14,5
S01P.80x100x15 80 100 15 16
S01P.82,55x98,5x13 82,55 98,5 13 14
S01P.85x94x14 85 94 14 15
S01P.85x95x6 85 95 6 7
S01P.85x95x7,2 85 95 7,2 8
S01P.85x95x12 85 95 12 13
S01P.85x100x11 85 100 11 12
S01P.85x100x11,5 85 100 11,5 12,5
S01P.85x100x12 85 100 12 13
S01P.85x105x12 85 105 12 13

KÍCH THƯỚC TIÊU CHUẨN (mm)



MÃ SẢN PHẨM d  D H L
S01P.85x105x13,5 85 105 13,5 14,5
S01P.88x98x6,5 88 98 6,5 7,5
S01P.90x100x10 90 100 10 11
S01P.90x100x11,5 90 100 11,5 12,5
S01P.90x102x9 90 102 9 10
S01P.90x105x8,5 90 105 8,5 9,5
S01P.90x105x9,5 90 105 9,5 10,5
S01P.90x105x10 90 105 10 11
S01P.90x105x11,5 90 105 11,5 12,5
S01P.90x105x12 90 105 12 13
S01P.90x110x12 90 110 12 13
S01P.90x110x15 90 110 15 16
S01P.91x99x8 91 99 8 8,5
S01P.93x104x10,5 93 104 10,5 11
S01P.95x105x10 95 105 10 11
S01P.95x105x12 95 105 12 13
S01P.95x110x9 95 110 9 10
S01P.95x110x12 95 110 12 13
S01P.95x115x12 95 115 12 13
S01P.100x110x14 100 110 14 15
S01P.100x113x13 100 113 13 13,5
S01P.100x115x9 100 115 9 10
S01P.100x115x10 100 115 10 11
S01P.100x115x10,5 100 115 10,5 11,5
S01P.100x115x11 100 115 11 12
S01P.100x115x12 100 115 12 13
S01P.100x120x11,5 100 120 11,5 12,5
S01P.100x120x12 100 120 12 13
S01P.100x120x13,5 100 120 13,5 14,5
S01P.100x120x15 100 120 15 16
S01P.100x125x19 100 125 19 20
S01P.101,6x111,12x9,52 101,6 111,12 9,52 10,31
S01P.105x115x10 105 115 10 11
S01P.105x115x11,5 105 115 11,5 12,5
S01P.105x115x13,5 105 115 13,5 14,5
S01P.105x117x10 105 117 10 11
S01P.105x120x12 105 120 12 13
S01P.105x120x15 105 120 15 16
S01P.105x125x12 105 125 12 13
S01P.106x120x9,5 106 120 9,5 10,5
S01P.107x117x6 107 117 6 7
S01P.110x120x6 110 120 6 7
S01P.110x120x12 110 120 12 13
S01P.110x125x9,6 110 125 9,6 10,6
S01P.110x125x11 110 125 11 12
S01P.110x125x15 110 125 15 16
S01P.110x130x12 110 130 12 13
S01P.110x130x15 110 130 15 16
S01P.110x135x19 110 135 19 20
S01P.115x135x12 115 135 12 13
S01P.120x130x7,2 120 130 7,2 8
S01P.120x130x11,5 120 130 11,5 12,5
S01P.120x132x10,5 120 132 10,5 11
S01P.120x135x11,5 120 135 11,5 12,5
S01P.120x135x15 120 135 15 16
S01P.120x140x12 120 140 12 13
S01P.120x140x15 120 140 15 16
S01P.125x135x13,5 125 135 13,5 14,5
S01P.125x145x12 125 145 12 13
S01P.125x145x15 125 145 15 16
S01P.125x150x14 125 150 14 15
S01P.125x150x19 125 150 19 20
S01P.127x139,7x9,2 127 139,7 9,2 10
S01P.128x140x10 128 140 10 11
S01P.130x140x7,2 130 140 7,2 8
S01P.130x140x13,5 130 140 13,5 14,5
S01P.130x145x12 130 145 12 13
S01P.130x145x14 130 145 14 15
S01P.130x145x15 130 145 15 16
S01P.130x150x12 130 150 12 13
S01P.130x150x15 130 150 15 16
S01P.140x150x6 140 150 6 7
S01P.140x150x11,5 140 150 11,5 12,5
S01P.140x155x12 140 155 12 13
S01P.140x155,5x6 140 155,5 6 7
S01P.140x160x12 140 160 12 13
S01P.140x160x15 140 160 15 16
S01P.140x165x19 140 165 19 20
S01P.145x157,7x9 145 157,7 9 10
S01P.147x160x12,5 147 160 12,5 13
S01P.150x160x13,5 150 160 13,5 14,5
S01P.150x170x12 150 170 12 13
S01P.150x170x13,5 150 170 13,5 14,5
S01P.150x170x15 150 170 15 16
S01P.152x164x10 152 164 10 11
S01P.155x165x6 155 165 6 7
S01P.155x170,5x6 155 170,5 6 7
S01P.160x169x13,5 160 169 13,5 14,5
S01P.160x170x12 160 170 12 13
S01P.160x180x12 160 180 12 13
S01P.160x180x15 160 180 15 16
S01P.160x184x15 160 184 15 16
S01P.160x185x15 160 185 15 16
S01P.160x190x18 160 190 18 19
S01P.165x195x20 165 195 20 21
S01P.170x180x14,5 170 180 14,5 15,5
S01P.170x190x12 170 190 12 13
S01P.170x190x15 170 190 15 16
S01P.180x192x10 180 192 10 11
S01P.180x200x12 180 200 12 13
S01P.180x200x15 180 200 15 16
S01P.180x200x19 180 200 19 20
S01P.180x205x15 180 205 15 16
S01P.180x210x18 180 210 18 19
S01P.190x210x12,5 190 210 12,5 13
S01P.190x210x15 190 210 15 16
S01P.198x207,6x7 198 207,6 7 7,5
S01P.200x212x15 200 212 15 16
S01P.200x220x12 200 220 12 13
S01P.200x220x15 200 220 15 16
S01P.200x225x15 200 225 15 16
S01P.200x225x19 200 225 19 20
S01P.200x230x18 200 230 18 19
S01P.210x230x12 210 230 12 13
S01P.210x230x15 210 230 15 16
S01P.210x235x25 210 235 25 26
S01P.210x240x22 210 240 22 23
S01P.212x224x10 212 224 10 11
S01P.213x242,7x18 213 242,7 18 19
S01P.220x240x12,5 220 240 12,5 13
S01P.220x240x15 220 240 15 16
S01P.230x250x12 230 250 12 13
S01P.230x260x23,6 230 260 23,6 25
S01P.235x255x12 235 255 12 13
S01P.240x260x12 240 260 12 13
S01P.240x260x15 240 260 15 16
S01P.240x270x18 240 270 18 19
S01P.240x270x22 240 270 22 23
S01P.250x270x12 250 270 12 13
S01P.250x270x15 250 270 15 16
S01P.250x280x22 250 280 22 23
S01P.260x280x15 260 280 15 16
S01P.270x300x18 270 300 18 19
S01P.280x300x15 280 300 15 16
S01P.280x305x15 280 305 15 16
S01P.280x310x18 280 310 18 19
S01P.280x310x24 280 310 24 25
S01P.290x310x14 290 310 14 15
S01P.340x370x20 340 370 20 21
S01P.350x380x20 350 380 20 21
S01P.360x390x20 360 390 20 21
S01P.400x415x18 400 415 18 19,3
S01P.550x580x22,7 550 580 22,7 23,81
S01P.560x600x25 560 600 25 26

CHÍNH SÁCH BẢO MẬT

CHÍNH SÁCH CHUNG

Công ty TNHH Goăng phớt Việt Áo- GPVA Co., Ltd. Số ĐKKD 0105834316 cấp ngày 26/03/2012.
Địa chỉ VP: 192 ngõ Xã Đàn II Phường Nam Đồng Quận Đống Đa - TP.Hà Nội
Điện thoại : 024 3577 2916 Di động: 09 0354 7800. Email: admin@gpva.vn

Tổng truy cập:    1395839
