Sản phẩm   /  Phớt xi lanh-Hydraulic cylinder Seals   /  Phớt trục-Rod seals
http://gpva.vn//upload/product/29155_tts_3.jpg

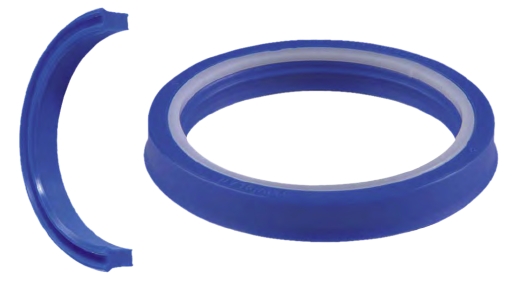

S08

MÔ TẢ:

-Dùng cho xi lanh thủy lực, lực tác động một chiều.

-Đường kính ngoài của phớt  phù hợp với kích thước của rãnh trong lỗ piston hoặc bích đầu xilanh.

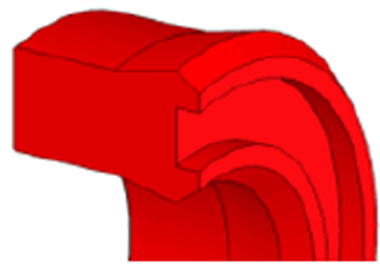

-Thiết kế biên dạng không đối xứng, dạng phớt chịu nén, làm kín bề mặt trục dịch chuyển. Sử dụng chủ yếu cho dầu truyền động có độ nhớt cao (hoặc mỡ) với thiết kế xi lanh kích thước nhỏ; Không phù hợp với ứng dụng có tốc độ cao.

ĐIỀU KIỆN LÀM VIỆC:

Vật liệu chế tạo

Nhiệt độ làm việc

Vận tốc (max)

Áp suất (bar/psi)

PU

-30...+110˚C

0,3 m/s

400/5800

HPU

-20...+110˚C

0,3 m/s

400/5800

SPU

-20...+110˚C

0,4 m/s

400/5800

GPU

-30...+100˚C

0,5 m/s

400/5800

NBR

-30...+100˚C

0,3 m/s

160/2300

FKM

-20...+200˚C

0,3 m/s

160/2300

EPDM

-20...+150˚C

0,3 m/s

160/2300

-Lựa chọn vật liệu theo môi trường làm việc tại mục  VẬT LIỆU

Đặt hàng:
Những thông tin (*) là bắt buộc
Họ tên (*):

Địa chỉ (*):
Email (*):
Điện thoại (*):
Sản phẩm :
Yêu cầu:
Mã bảo vệ (*):

Chi tiết sản phẩm

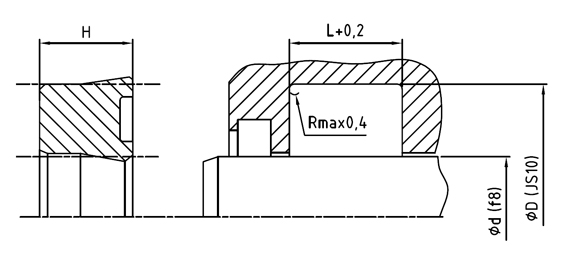

KÍCH THƯỚC RÃNH       • Housing dimensions        KÍCH THƯỚC RÃNH       • Housing dimensions
TT MÃ SẢN PHẨM D H L   TT MÃ SẢN PHẨM D H L
1 S08P.6x14x6,3 6 14 6,3 5,7   84 S08P.45x53x7 45 53 7 6
2 S08P.8x16x6,3 8 16 6,3 5,7   85 S08P.45x53x9 45 53 9 8
3 S08P.8x18x8,5 8 18 8,5 8   86 S08P.45x53x11 45 53 11 10
4 S08P.10x18x6,3 10 18 6,3 5,7   87 S08P.45x55x8 45 55 8 7
5 S08P.10x18x6,3 10 18 6,3 5,5   88 S08P.45x55x11 45 55 11 10
6 S08P.12x18x5 12 18 5 4,5   89 S08P.45x55x12 45 55 12 11
7 S08P.12x20x6,3 12 20 6,3 5,5   90 S08P.46x54x9 46 54 9 8
8 S08P.12x20x6,3 12 20 6,3 5,8   91 S08P.50x58x9 50 58 9 8
9 S08P.14x21x5,6 14 21 5,6 5   92 S08P.50x60x8 50 60 8 7
10 S08P.14x22x6,3 14 22 6,3 5,5   93 S08P.50x60x8,5 50 60 8,5 7,5
11 S08P.16x22x4,5 16 22 4,5 4   94 S08P.50x60x11 50 60 11 10
12 S08P.16x22,7x5 16 22,7 5 4   95 S08P.50x62x9 50 62 9 8
13 S08P.16x24x7 16 24 7 6   96 S08P.50x62x11 50 62 11 10
14 S08P.18x25x5,7 18 25 5,7 5,1   97 S08P.50x65x11 50 65 11 10
15 S08P.18x26x7 18 26 7 6   98 S08P.55x63x9 55 63 9 8
16 S08P.18x28x6,3 18 28 6,3 5,8   99 S08P.55x65x8 55 65 8 7,2
17 S08P.18x28x8 18 28 8 7   100 S08P.55x65x8,5 55 65 8,5 7,5
18 S08P.20x25x3,5 20 25 3,5 3   101 S08P.55x65x11 55 65 11 10
19 S08P.20x25x4 20 25 4 3,7   102 S08P.55x65x13 55 65 13 12
20 S08P.20x25x4,5 20 25 4,5 4   103 S08P.55x68x12 55 68 12 11
21 S08P.20x26x5,8 20 26 5,8 5   104 S08P.56x66x7,5 56 66 7,5 6,5
22 S08P.20x26x6 20 26 6 5,5   105 S08P.56x66x11 56 66 11 10
23 S08P.20x27x6,5 20 27 6,5 5,7   106 S08P.56x71x9,5 56 71 9,5 8,5
24 S08P.20x28x6,3 20 28 6,3 5,8   107 S08P.57,15x69,85x10,31 57,15 69,85 10,31 9,52
25 S08P.20x28x7 20 28 7 6   108 S08P.60x68x7 60 68 7 6
26 S08P.20x28x8 20 28 8 7   109 S08P.60x68x9 60 68 9 8
27 S08P.20x30x8 20 30 8 7,2   110 S08P.60x68x14 60 68 14 13
28 S08P.20x30x9 20 30 9 8   111 S08P.60x70x8 60 70 8 7,2
29 S08P.20x30x11 20 30 11 10   112 S08P.60x70x8 60 70 8 7
30 S08P.21x27x5 21 27 5 4   113 S08P.60x70x8,5 60 70 8,5 7,5
31 S08P.22x28x5,3 22 28 5,3 4,5   114 S08P.60x70x11 60 70 11 10
32 S08P.22x28x5,5 22 28 5,5 5   115 S08P.60x70x13 60 70 13 12
33 S08P.22x29x5,6 22 29 5,6 5   116 S08P.60x72x10 60 72 10 9
34 S08P.22x30x7 22 30 7 6   117 S08P.61x69x9 61 69 9 8
35 S08P.22x30x8 22 30 8 7   118 S08P.63x71x9 63 71 9 8
36 S08P.22x32x8 22 32 8 7   119 S08P.63x75x9,5 63 75 9,5 8,5
37 S08P.22x32x9 22 32 9 8   120 S08P.63x75x11 63 75 11 10
38 S08P.24x30x9 24 30 9 8   121 S08P.65x73x9 65 73 9 8
39 S08P.24x32x7 24 32 7 6   122 S08P.65x75x13 65 75 13 12
40 S08P.24x34x6,5 24 34 6,5 6   123 S08P.65x77x10 65 77 10 9
41 S08P.25x32x5 25 32 5 4   124 S08P.65x80x12,5 65 80 12,5 11,5
42 S08P.25x33x6,3 25 33 6,3 5,8   125 S08P.66x80x11 66 80 11 10,5
43 S08P.25x33x7 25 33 7 6   126 S08P.68x76x9 68 76 9 8
44 S08P.25x33x9 25 33 9 8   127 S08P.70x78x9 70 78 9 8
45 S08P.25x35x6 25 35 6 5   128 S08P.70x80x7,5 70 80 7,5 6,5
46 S08P.25x35x8 25 35 8 7   129 S08P.70x80x8 70 80 8 7
47 S08P.25x35x9 25 35 9 8   130 S08P.70x80x11 70 80 11 10
48 S08P.25x35x10 25 35 10 9   131 S08P.70x80x13 70 80 13 12
49 S08P.25x35x11 25 35 11 10   132 S08P.70x82x10 70 82 10 9
50 S08P.25x36x6 25 36 6 5   133 S08P.71x79x9 71 79 9 8
51 S08P.25x38x11 25 38 11 10   134 S08P.72x78x7 72 78 7 6,5
52 S08P.25,4x38,1x7,14 25,4 38,1 7,14 6,35   135 S08P.75x85x8 75 85 8 7,2
53 S08P.28x36x6,3 28 36 6,3 5,8   136 S08P.75x85x13 75 85 13 12
54 S08P.28x36x9 28 36 9 8   137 S08P.76x84x9 76 84 9 8
55 S08P.28x38x8 28 38 8 7   138 S08P.78x86x14 78 86 14 13
56 S08P.30x38x6,3 30 38 6,3 5,8   139 S08P.78x93x11,5 78 93 11,5 10,5
57 S08P.30x38x9 30 38 9 8   140 S08P.79,37x95,25x12,7 79,37 95,25 12,7 11,11
58 S08P.30x40x8 30 40 8 7   141 S08P.79,75x85,99x7,5 79,75 85,99 7,5 6,5
59 S08P.30x40x11 30 40 11 10   142 S08P.80x90x8 80 90 8 7,2
60 S08P.31,75x44,45x7,14 31,75 44,45 7,14 6,35   143 S08P.80x90x13 80 90 13 12
61 S08P.32x40x6,3 32 40 6,3 5,8   144 S08P.80x90x15 80 90 15 14
62 S08P.32x40x7 32 40 7 6   145 S08P.85x95x8 85 95 8 7
63 S08P.32x40x9 32 40 9 8   146 S08P.85x97x9,5 85 97 9,5 9
64 S08P.32x42x8 32 42 8 7   147 S08P.88x96x9 88 96 9 8
65 S08P.32x42x9 32 42 9 8   148 S08P.90x98x9 90 98 9 8
66 S08P.32x42x11 32 42 11 10   149 S08P.90x100x7,5 90 100 7,5 6,5
67 S08P.35x43x7 35 43 7 6   150 S08P.91x99x9 91 99 9 8
68 S08P.35x43x9 35 43 9 8   151 S08P.94x102x14 94 102 14 13
69 S08P.35x45x8 35 45 8 7   152 S08P.95x112x12,5 95 112 12,5 11,5
70 S08P.35x45x11 35 45 11 10   153 S08P.97x105x14 97 105 14 13
71 S08P.36x44x7 36 44 7 6   154 S08P.100x108x9 100 108 9 8
72 S08P.36x44x9 36 44 9 8   155 S08P.107x115x9 107 115 9 8
73 S08P.36x46x8 36 46 8 7   156 S08P.110x118x14 110 118 14 13
74 S08P.36x46x11 36 46 11 10   157 S08P.118x126x14 118 126 14 13
75 S08P.38x45x7 38 45 7 6   158 S08P.120x135x16 120 135 16 15
76 S08P.40x48x6,3 40 48 6,3 5,8   159 S08P.125x133x7,5 125 133 7,5 6,5
77 S08P.40x48x7 40 48 7 6   160 S08P.126x134x9 126 134 9 8
78 S08P.40x48x9 40 48 9 8   161 S08P.140x155,5x6,7 140 155,5 6,7 5,8
79 S08P.40x50x7 40 50 7 6   162 S08P.143x151x14 143 151 14 13
80 S08P.40x50x8 40 50 8 7   163 S08P.145x153x9 145 153 9 8
81 S08P.40x50x11 40 50 11 10   164 S08P.150x160x13,5 150 160 13,5 12,5
82 S08P.42x50x7 42 50 7 6   165 S08P.180x190x13,5 180 190 13,5 12,5
83 S08P.42x53x10 42 53 10 9   166 S08P.230x239,2x8 230 239,2 8 7
