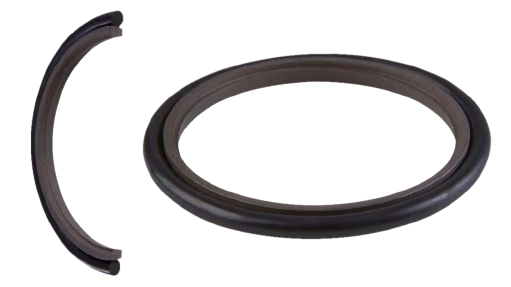

S09

MÔ TẢ:

-Dùng cho xi lanh thủy lực, lực tác động một chiều và 2 chiều.

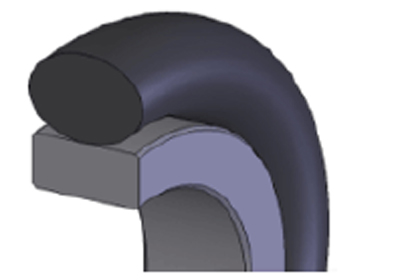

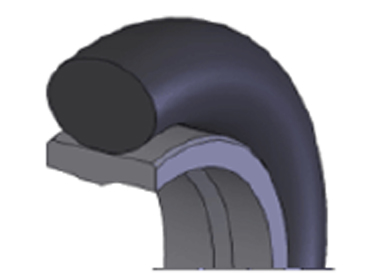

-Gioăng chỉ lắp trong rãnh lỗ piston hoặc bích đầu xilanh tạo lực ép lên phớt (thường chế tạo bằng vật liệu PTFE) làm kín bề mặt trục và làm tăng khả năng định tâm trục khi làm việc; Biên dạng này thường được thiết kế sử dụng cùng với phớt gạt bụi 2 lợi.

-Sử dụng chủ yếu cho ứng dụng có tốc độ cao, lực tác dụng thay đổi nhanh (đột ngột).

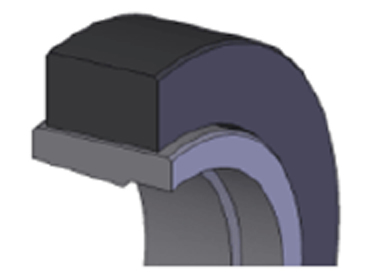

-Thiết kế biên dạng này khí sử dụng gioăng tiết diện vuông thay cho gioăng chỉ sẽ tăng khả năng chịu lực và thường sue dụng trong thiết bị nặng (kích thước xi lanh lớn).

ĐIỀU KIỆN LÀM VIỆC:

Vật liệu chế tạo

Nhiệt độ làm việc

Vận tốc (max)

Áp suất (bar/psi)

Phớt

Gioăng

PTFE

Glass

Bronze

Carbon.

NBR (70Sh.A)

-30...+100˚C

10 m/s

400/5800

FKM/FPM

/EPDM

-20...+200˚C

10 m/s

400/5800

PU

NBR (70Sh.A)

-30...+100˚C

1,0 m/s

250/3600

HPU

NBR (70Sh.A)

-20...+100˚C

1,0 m/s

250/3600

SPU

NBR (70Sh.A)

-20...+110˚C

1,4 m/s

250/3600

-Lựa chọn vật liệu theo môi trường làm việc tại mục  VẬT LIỆU

Đặt hàng:
Những thông tin (*) là bắt buộc
Họ tên (*):

Địa chỉ (*):
Email (*):
Điện thoại (*):
Sản phẩm :
Yêu cầu:
Mã bảo vệ (*):

Chi tiết sản phẩm

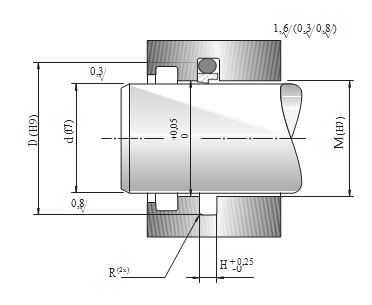

KÍCH THƯỚC RÃNH       • Housing dimensions
MÃ SẢN PHẨM d  D  H OR
SIZE		 ISO3601-1
AS 568
S09E.4,00x8,90x2,20 OR 010 4,00 8,90 2,20 010 6,07x1,78
S09E.5,00x9,90x2,20 OR 010 5,00 9,90 2,20 010 6,07x1,78
S09E.7,00x11,90x2,20 OR 012 7,00 11,90 2,20 012 9,25x1,78
S09E.8,00x15,30x3,20 OR 111 8,00 15,30 3,20 111 10,77x2,62
S09E.10,00x17,30x3,20 OR 112 10,00 17,30 3,20 112 12,37x2,62
S09E.12,00x19,30x3,20 OR 114 12,00 19,30 3,20 114 15,54x2,62
S09E.14,00x21,30x3,20 OR 115 14,00 21,30 3,20 115 17,12x2,62
S09E.15,00x22,30x3,20 OR 116 15,00 22,30 3,20 116 18.72x2,62
S09E.16,00x23,30x3,20 OR 116 16,00 23,30 3,20 116 18.72x2,62
S09E.18,00x25,30x3,20 OR 117 18,00 25,30 3,20 117 20,30x2,62
S09E.20,00x30,70x4,20 OR 214 20,00 30,70 4,20 214 24,99x3,53
S09E.22,00x32,70x4,20 OR 215 22,00 32,70 4,20 215 26,57x3,53
S09E.24,00x34,70x4,20 OR 216 24,00 34,70 4,20 216 28,17x3,53
S09E.25,00x35,70x4,20 OR 217 25,00 35,70 4,20 217 29,74x3,53
S09E.26,00x36,70x4,20 OR 218 26,00 36,70 4,20 218 31,34x3,53
S09E.28,00x38,70x4,20 OR 219 28,00 38,70 4,20 219 32,92x3,53
S09E.30,00x40,70x4,20 OR 220 30,00 40,70 4,20 220 34,52x3,53
S09E.32,00x42,70x4,20 OR 221 32,00 42,70 4,20 221 36,09x3,53
S09E.35,00x45,70x4,20 OR 222 35,00 45,70 4,20 222 37,69x3,53
S09E.36,00x46,70x4,20 OR  36,00 46,70 4,20   39,70x3,53
S09E.37,00x47,70x4,20 OR 223 37,00 47,70 4,20 223 40,87x3,53
S09E.38,00x53,10x6,30 OR 327 38,00 53,10 6,30 327 43,82x5,34
S09E.40,00x55,10x6,30 OR  40,00 55,10 6,30   44,05x5,34
S09E.42,00x57,10x6,30 OR 328 42,00 57,10 6,30 328 46,99x5,34
S09E.45,00x60,10x6,30 OR 329 45,00 60,10 6,30 329 50,17x5,34
S09E.48,00x63,10x6,30 OR 330 48,00 63,10 6,30 330 53,34x5,34
S09E.50,00x65,10x6,30 OR 331 50,00 65,10 6,30 331 56,52x5,34
S09E.52,00x67,10x6,30 OR 331 52,00 67,10 6,30 331 56,52x5,34
S09E.55,00x70,10x6,30 OR 332 55,00 70,10 6,30 332 59,69x5,34
S09E.56,00x71,50x6,30 OR 333 56,00 71,50 6,30 333 62,87x5,34
S09E.60,00x75,10x6,30 OR 334 60,00 75,10 6,30 334 66,04x5,34
S09E.65,00x80,10x6,30 OR 335 65,00 80,10 6,30 335 69,22x5,34
S09E.70,00x85,10x6,30 OR 337 70,00 85,10 6,30 337 75,57x5,34
S09E.75,00x90,10x6,30 OR 339 75,00 90,10 6,30 339 81,92x5,34
S09E.80,00x95,10x6,30 OR 340 80,00 95,10 6,30 340 85,09x5,34
S09E.85,00x100,10x6,30 OR 342 85,00 100,10 6,30 342 91.44x5,34
S09E.90,00x105,10x6,30 OR 343 90,00 105,10 6,30 343 94,52x5,34
S09E.95,00x110,10x6,30 OR 345 95,00 110,10 6,30 345 100,97x5,34
S09E.100,00x115,10x6,30 OR 346 100,00 115,10 6,30 346 104,14x5,34
S09E.110,00x125,10x6,30 OR 350 110,00 125,10 6,30 350 116,84x5,34
S09E.120,00x135,10x6,30 OR 353 120,00 135,10 6,30 353 126,37x5,34
S09E.125,00x140,10x6,30 OR 354 125,00 140,10 6,30 354 129,54x5,34
S09E.130,00x145,10x6,30 OR 356 130,00 145,10 6,30 356 135,89x5,34
S09E.140,00x155,10x6,30 OR 359 140,00 155,10 6,30 359 145,42x5,34
S09E.150,00x165,10x6,30 OR 361 150,00 165,10 6,30 361 151,77x5,34
S09E.155,00x170,10x6,30 OR 362 155,00 170,10 6,30 362 158,12x5,34
S09E.160,00x175,10x6,30 OR 363 160,00 175,10 6,30 363 164,47x5,34
S09E.170,00x185,10x6,30 OR 365 170,00 185,10 6,30 365 177,17x5,34
S09E.175,00x190,10x6,30 OR 366 175,00 190,10 6,30 366 183,52x5,34
S09E.180,00x195,10x6,30 OR 366 180,00 195,10 6,30 366 183,52x5,34
S09E.185,00x200,10x6,30 OR 367 185,00 200,10 6,30 367 189,87x5,34
S09E.190,00x205,10x6,30 OR 368 190,00 205,10 6,30 368 196,22x5,34
S09E.195,00x210,10x6,30 OR 368 195,00 210,10 6,30 368 196,22x5,34
S09E.200,00x220,50x8,10 OR 445 200,00 220,50 8,10 445 202,57x6,99
S09E.210,00x230,50x8,10 OR 446 210,00 230,50 8,10 446 215,27x6,99
S09E.220,00x240,50x8,10 OR 447 220,00 240,50 8,10 447 227,97x6,99
S09E.225,00x245,50x8,10 OR 447 225,00 245,50 8,10 447 227,97x6,99
S09E.230,00x250,50x8,10 OR 448 230,00 250,50 8,10 448 240,67x6,99
S09E.240,00x260,50x8,10 OR  240,00 260,50 8,10   247,00x6,99
S09E.250,00x270,50x8,10 OR 449 250,00 270,50 8,10 449 253,37x6,99
S09E.260,00x284,00x8,10 OR 450 260,00 284,00 8,10 450 266,07x6,99
S09E.270,00x294,00x8,10 OR 451 270,00 294,00 8,10 451 278,77x6,99
S09E.280,00x304,00x8,10 OR 452 280,00 304,00 8,10 452 291,47x6,99
S09E.290,00x314,00x8,10 OR 453 290,00 314,00 8,10 453 304,17x6,99
S09E.300,00x324,00x8,10 OR 454 300,00 324,00 8,10 454 316,87x6,99
S09E.310,00x334,00x8,10 OR 454 310,00 334,00 8,10 454 316,87x6,99
S09E.320,00x344,00x8,10 OR 455 320,00 344,00 8,10 455 329,57x6,99
S09E.330,00x354,00x8,10 OR 456 330,00 354,00 8,10 456 342,27x6,99
S09E.340,00x364,00x8,10 OR 457 340,00 364,00 8,10 457 354,97x6,99
S09E.350,00x374,00x8,10 OR 458 350,00 374,00 8,10 458 367,67x6,99
S09E.360,00x384,00x8,10 OR 458 360,00 384,00 8,10 458 367,67x6,99
S09E.370,00x394,00x8,10 OR 459 370,00 394,00 8,10 459 380,37x6,99
S09E.380,00x404,00x8,10 OR 460 380,00 404,00 8,10 460 393,07x6,99
S09E.390,00x414,00x8,10 OR 461 390,00 414,00 8,10 461 405,26x6,99
S09E.400,00x424,00x8,10 OR 462 400,00 424,00 8,10 462 417,96x6,99
S09E.420,00x444,00x8,10 OR 463 420,00 444,00 8,10 463 430,66x6,99
S09E.440,00x464,00x8,10 OR 464 440,00 464,00 8,10 464 443,36x6,99
S09E.450,00x474,00x8,10 OR 465 450,00 474,00 8,10 465 456,06x6,99
S09E.460,00x484,00x8,10 OR 466 460,00 484,00 8,10 466 468,76x6,99
S09E.480,00x504,00x8,10 OR 468 480,00 504,00 8,10 468 494,16x6,99
S09E.500,00x524,00x8,10 OR 469 500,00 524,00 8,10 469 506,86x6,99
