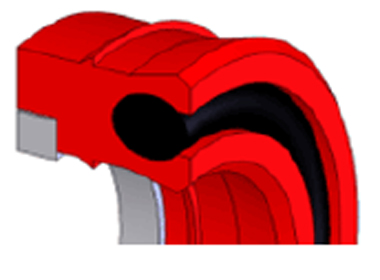

S24

MÔ TẢ:

-Dùng cho xi lanh thủy lực, lực tác động một chiều. Sử dụng theo cặp lắp đối xứng cùng với dẫn hướng để chịu lực tác động theo 2 chiều.

-Thiết kế phớt dạng chịu nén, biên dạng không đối xứng làm kín về mặt trục dịch chuyển. Sử dụng cho xi lanh làm việc với dầu truyển động có độ nhớt cao, áp suất lớn. Thiết kế ứng dụng cho xi lanh đẩy nhiều tầng, khe hở giữa lỗ và trục lớn. Sử dụng chủ yếu trong công nghiệp khai thác mỏ.

ĐIỀU KIỆN LÀM VIỆC:

Vật liệu chế tạo		Nhiệt độ làm việc	Vận tốc (max)	Áp suất (bar/psi)
Phớt	Gioăng chỉ
PU	NBR (70Sh.A)	-30...+100˚C	0,5 m/s	700/10000
HPU	NBR (70Sh.A)	-20...+100˚C	0,5 m/s	700/10000
SPU	NBR (70Sh.A)	-20...+200˚C	0,7 m/s	700/10000

-Lựa chọn vật liệu theo môi trường làm việc tại mục  VẬT LIỆU
