S02

MÔ TẢ:

-Dùng cho xi lanh thủy lực, lực tác động một chiều, làm kín bề mặt trục dịch chuyển. Phần ngoài được lắp căng, phù hợp với kích thước của rãnh trong lỗ piston hoặc bích đầu xilanh.

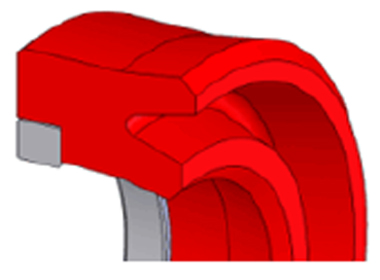

-Thiết kế tương tự như biên dạng S01 nhưng có bổ sung vòng chặn lưng (back-up ring), sử dụng phù hợp với thiết kế xi lanh có áp xuất cao hơn và khe hở giữa lỗ và trục lớn (>0,3mm; <0,5mm).

-Phớt có biên dạng này được sử dụng cho xilanh thủy lực có piston thân ngắn, áp suất cao (xem Bảng điều kiện làm việc).

ĐIỀU KIỆN LÀM VIỆC:

Vật liệu chế tạo		Nhiệt độ làm việc	Vận tốc (max)	Áp suất (bar/psi)
Phớt	Vòng chặn
PU	POM	-30...+100˚C	0,5 m/s	400/5800
HPU	POM	-20...+100˚C	0,5 m/s	400/5800
SPU	POM	-30...+100˚C	0,7 m/s	400/5800
TPU	POM	-40...+100˚C	0,5 m/s	400/5800
GPU	POM	-30...+100˚C	0,5 m/s	400/5800

-Lựa chọn vật liệu theo môi trường làm việc tại mục  VẬT LIỆU
