K04

S04

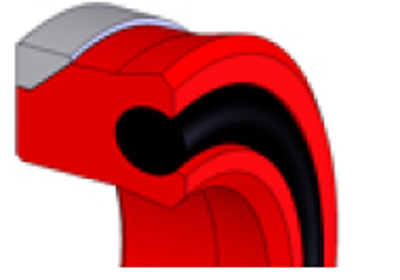

MÔ TẢ:

-Dùng cho xi lanh thủy lực tác động một chiều, làm kín bề mặt trục dịch chuyển. Phần ngoài được lắp phù hợp với kích thước của rãnh trong lỗ piston hoặc bích đầu xilanh.

-Thiết kế  biên dạng không đối xứng, gioăng chỉ cài trong rãnh phớt tạo lực căng phần lợi tỳ trên bề mặt trục cho hiệu quả làm kín tối đa.

-Thiết kế  tương tự như biên dạng S03 nhưng có bổ sung vòng chặn lưng (back-up ring). Sử dụng phù hợp với thiết kế xi lanh hành trình làm việc ngắn và có áp xuất cao, khe hở giữa lỗ và trục lớn (>0,3mm; <0,5mm).

ĐIỀU KIỆN LÀM VIỆC:

Vật liệu chế tạo		Nhiệt độ làm việc	Vận tốc (max)	Áp suất (bar/psi)
Phớt	Gioăng
PU	NBR (70Sh.A)	-30...+110˚C	0,5 m/s	700/10000
HPU	NBR (70Sh.A)	-20...+110˚C	0,5 m/s	700/10000
TPU	NBR (70Sh.A)	-40...+100˚C	0,5 m/s	700/10000
GPU	NBR (70Sh.A)	-30...+100˚C	0,5 m/s	700/10000
SPU	NBR (70Sh.A)	-20...+110˚C	0,7 m/s	700/10000

-Vật liệu chế tạo vòng chặn (back-up ring): POM.

-Lựa chọn vật liệu theo môi trường làm việc tại mục  VẬT LIỆU
