Sản phẩm / Phớt Xi lanh - Hydraulic Cylinder Seals / Phớt quả piston-Piston Seals

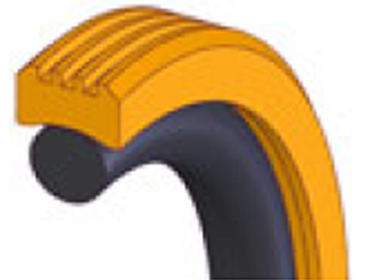

K08P
MÔ TẢ:
-Dùng cho xi lanh thủy lực, lực tác động một chiều và hai chiều.
-Phớt biên dạng ghép, làm kín bề mặt xi lanh-piston dịch chuyển, khả năng định tâm cao.
-Phần gioăng chỉ tạo lực nén phớt làm kín, giúp làm kín bề mặt xi lanh, phần phớt có tác dụng làm kín và dẫn hướng đồng thời, đáp ứng được yêu cầu vận tốc lớn.
ĐIỀU KIỆN LÀM VIỆC:
|
Vật liệu chế tạo |
Nhiệt độ làm việc |
Vận tốc (max) |
Áp suất (Bar/Mpa) |
|
|
Phớt |
Gioăng chỉ |
|||
|
HPU |
NBR (70Sh.A) NBR (85Sh.A) |
-20...+100˚C |
1,0 m/s |
250/25 |
|
LTPU |
-30...+100˚C |
1,0 m/s |
||
|
SPU |
-20...+100˚C |
1,4 m/s | ||
-Lựa chọn vật liệu theo môi trường làm việc tại mục VẬT LIỆU
Đặt hàng:
Chi tiết sản phẩm
|
KÍCH THƯỚC RÃNH • Housing dimensions
|
KÍCH THƯỚC RÃNH • Housing dimensions
|
||||||||||||
| G. Code | D | d | L | H | OR | G. Code | D | d | L | H | OR | ||
| TTO 15 | 15,0 | 7,5 | 3,2 | 3,0 | 108 | TTO 75/1 | 75,0 | 64,0 | 4,2 | 3,5 | 230 | ||
| TTO 16 | 16,0 | 8,5 | 3,2 | 3,0 | 109 | TTO 80 | 80,0 | 64,5 | 6,3 | 3,5 | 333 | ||
| TTO 20 | 20,0 | 12,5 | 3,2 | 3,0 | 112 | TTO 80/1 | 80,0 | 69,0 | 4,2 | 3,5 | 842 | ||
| TTO 25 | 25,0 | 14,0 | 4,2 | 3,0 | 207 | TTO 85 | 85,0 | 69,5 | 6,3 | 3,5 | 335 | ||
| TTO 25/1 | 25,0 | 17,5 | 3,2 | 3,0 | 115 | TTO 90 | 90,0 | 74,5 | 6,3 | 3,5 | 336 | ||
| TTO 30 | 30,0 | 22,5 | 3,2 | 3,0 | 118 | TTO 100 | 100,0 | 84,5 | 6,3 | 3,5 | 339 | ||
| TTO 32 | 32,0 | 21,0 | 4,2 | 3,0 | 211 | TTO 110 | 110,0 | 94,5 | 6,3 | 3,5 | 343 | ||
| TTO 32/1 | 32,0 | 24,5 | 3,2 | 3,0 | 119 | TTO 120 | 120,0 | 104,5 | 6,3 | 3,5 | 346 | ||
| TTO 35 | 35,0 | 27,5 | 3,2 | 3,0 | 121 | TTO 125 | 125,0 | 109,5 | 6,3 | 3,5 | 347 | ||
| TTO 36 | 36,0 | 28,5 | 3,2 | 3,0 | 122 | TTO 127 | 127,0 | 111,5 | 6,3 | 3,5 | 348 | ||
| TTO 38 | 38,0 | 30,5 | 3,2 | 3,0 | 123 | TTO 130 | 130,0 | 114,5 | 6,3 | 3,5 | 349 | ||
| TTO 40 | 40,0 | 24,5 | 6,3 | 3,5 | 318 | TTO 135 | 135,0 | 114,0 | 8,1 | 4,0 | 425 | ||
| TTO 40/1 | 40,0 | 29,0 | 4,2 | 3,5 | 216 | TTO 140 | 140,0 | 119,0 | 8,1 | 4,0 | 426 | ||
| TTO 42 | 42,0 | 31,0 | 4,2 | 3,5 | 217 | TTO 145 | 145,0 | 124,0 | 8,1 | 4,0 | 428 | ||
| TTO 45 | 45,0 | 29,5 | 6,3 | 3,5 | 320 | TTO 150 | 150,0 | 129,0 | 8,1 | 4,0 | 430 | ||
| TTO 45/1 | 45,0 | 34,0 | 4,2 | 3,5 | 219 | TTO 160 | 160,0 | 139,0 | 8,1 | 4,0 | 433 | ||
| TTO 48 | 48,0 | 37,0 | 4,2 | 3,5 | 221 | TTO 170 | 170,0 | 149,0 | 8,1 | 4,0 | 436 | ||
| TTO 50 | 50,0 | 34,5 | 6,3 | 3,5 | 324 | TTO 180 | 180,0 | 159,0 | 8,1 | 4,0 | 438 | ||
| TTO 50/1 | 50,0 | 39,0 | 4,2 | 3,5 | 222 | TTO 185 | 185,0 | 164,0 | 8,1 | 4,0 | 874 | ||
| TTO 55 | 55,0 | 39,5 | 6,3 | 3,5 | 325 | TTO 190 | 190,0 | 169,0 | 8,1 | 4,0 | 439 | ||
| TTO 55/1 | 55,0 | 44,0 | 4,2 | 3,5 | 224 | TTO 200 | 200,0 | 179,0 | 8,1 | 4,0 | 441 | ||
| TTO 60 | 60,0 | 44,5 | 6,3 | 3,5 | 327 | TTO 210 | 210,0 | 189,0 | 8,1 | 4,0 | 443 | ||
| TTO 60/1 | 60,0 | 49,0 | 4,2 | 3,5 | 225 | TTO 220 | 220,0 | 199,0 | 8,1 | 4,0 | 444 | ||
| TTO 63 | 63,0 | 47,5 | 6,3 | 3,5 | 328 | TTO 230 | 230,0 | 209,0 | 8,1 | 4,0 | 445 | ||
| TTO 63/1 | 63,0 | 52,0 | 4,2 | 3,5 | 226 | TTO 240 | 240,0 | 219,0 | 8,1 | 4,0 | 446 | ||
| TTO 65 | 65,0 | 49,5 | 6,3 | 3,5 | 328 | TTO 250 | 250,0 | 229,0 | 8,1 | 4,0 | 447 | ||
| TTO 65/1 | 65,0 | 54,0 | 4,2 | 3,5 | 227 | ||||||||
| TTO 70 | 70,00 | 54,50 | 6,3 | 3,5 | 330 | ||||||||
| TTO 70/1 | 70,0 | 59,0 | 4,2 | 3,5 | 228 | ||||||||
| TTO 75 | 75,0 | 59,5 | 6,3 | 3,5 | 331 | ||||||||
